Цифро-аналоговый преобразователь класса High End SMSL VMV D3 построен на базе четырех микросхем PCM1704U-J от компании Burr-Brown. Эти чипы, имеющие архитектуру R-2R, по мнению многих меломанов обеспечивают наиболее точное преобразование цифрового сигнала в аналоговый. В каждом канале SMSL VMV D3 установлено по две такие микросхемы, благодаря чему достигнута полностью балансная схемотехника устройства. Предусмотрено разделение цифровых и аналоговых цепей, а все четыре микросхемы ЦАП расположены на плате симметрично.

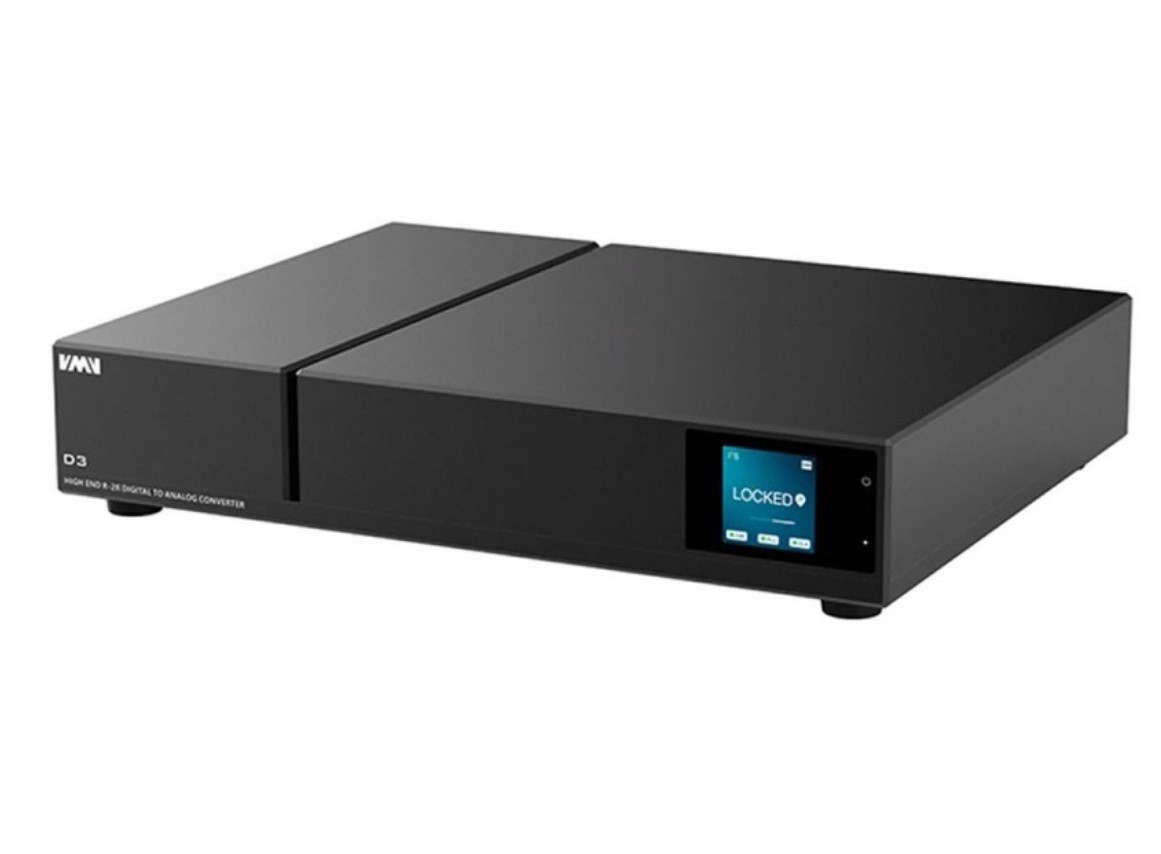

Для максимального снижения уровня джиттера в SMSL VMV D3 применены задающие генераторы AccuSilicon, работающие с прецизионной точностью. В устройстве используются отборные комплектующие аудиофильского класса. Это микросхема цифрового фильтра SM5847, операционные усилители OPA1612, а также пассивные компоненты ведущих мировых изготовителей. Схема аппарата отличается высокой температурной стабильностью и ее параметры не меняются даже при самой длительной работе. Корпус ЦАП изготовлен из алюминия. Хотя устройство имеет единое шасси для удобного размещения, блок питания отделен от остальной схемы для минимизации уровня помех. В нем установлен тороидальный трансформатор британской компании Noratel. Предусмотрены раздельные стабилизированные источники для функциональных узлов модели, выполненные на дискретных компонентах.

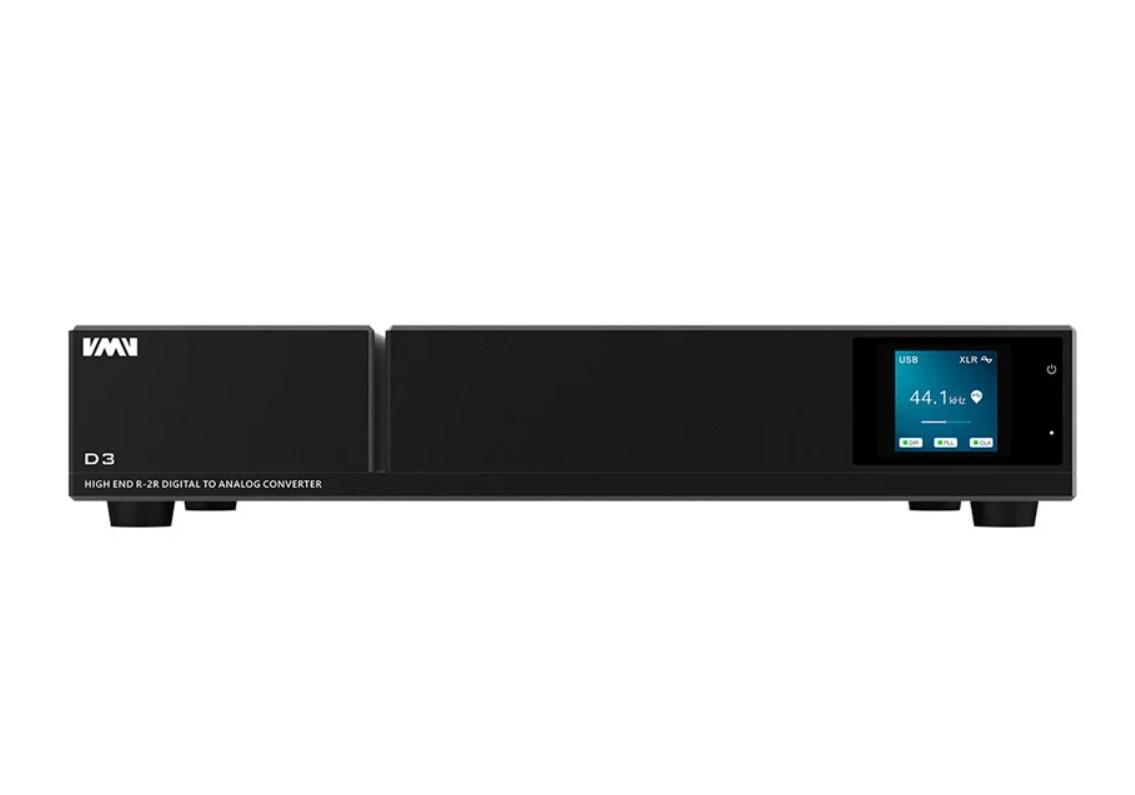

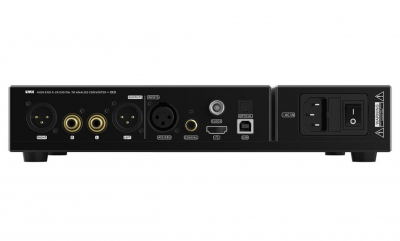

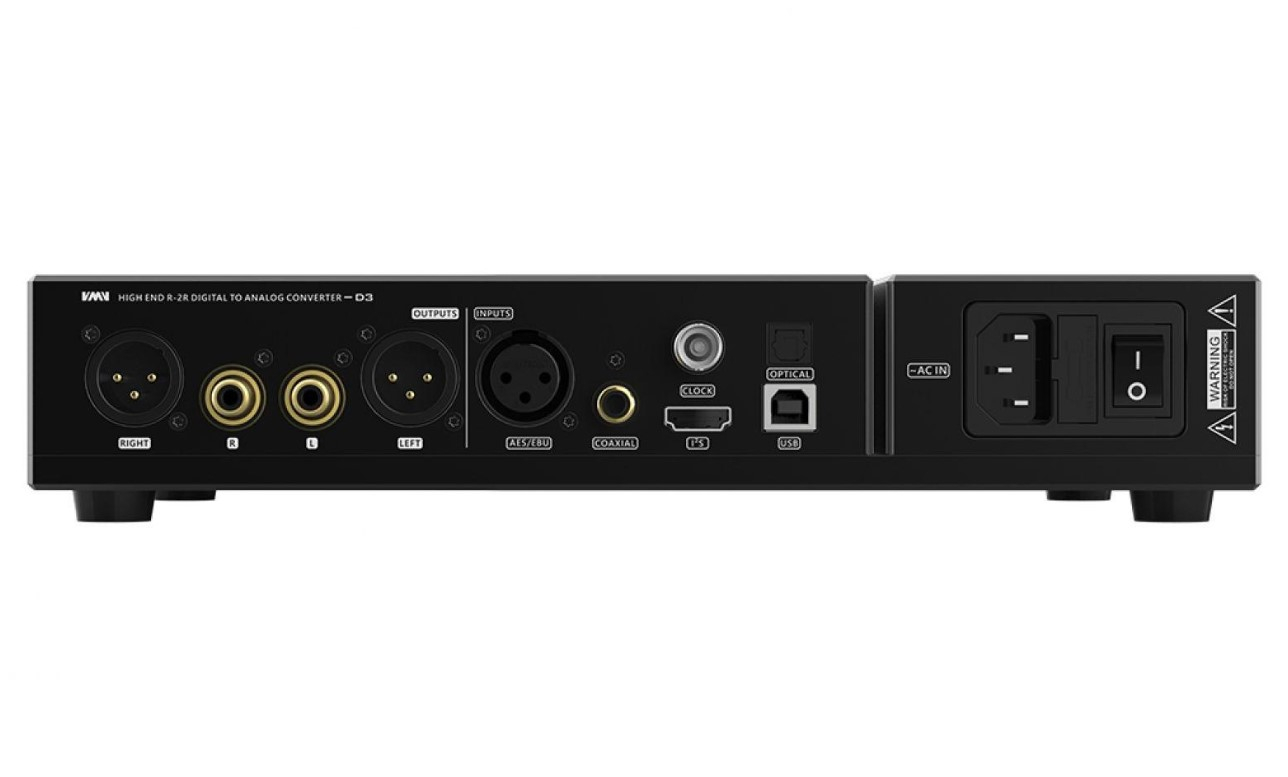

На фронтальной панели ЦАП расположен небольшой ЖК-дисплей, на который выводится наиболее важная информация. VMV D3 оснащен коаксиальным, оптическим, балансным AES/EBU, USB и I2S входами. Для правильного согласования с источником интерфейс I2S может работать в разных режимах, выбираемых через меню. Также предусмотрен разъем BNC для подачи сигнала с тактового генератора источника сигнала для дополнительного снижения уровня джиттера. SMSL VMV D3 располагает аналоговыми небалансными и балансными выходами, фазу сигнала на которых можно инвертировать.
Аппарат комплектуется пультом ДУ, с которого возможно управление уровнем сигнала на аналоговых выходах. Таким образом, ЦАП можно непосредственно подключить ко входу усилителя мощности или активным колонкам.
| ЦАП | 4 х PCM1704U-J |
| Входы | USB тип B, оптический, коаксиальный, AES/EBU, I2S |
| Выходы | небалансный RCA, балансный XLR |
| Дополнительно | вход BNC для внешнего задающего генератора |
| Частота дискретизации сигнала | PCM до 32 бит / 768 кГц; DSD 512 |
| Дисплей | 1,9 дюйма TFT |
| Коэффициент гармоник + шум | 0,001% |
| Соотношение сигнал/шум | 112 дБ |
| Динамический диапазон | 112 дБ |
| USB, I2S | до 32 бит / 768 кГц, DSD512 |
| Оптический, AES /EBU и коаксиальный входы | до 24 бит / 192 кГц |
| Габариты (Ш х В х Г) | 280 х 51 х 240 мм |
| Вес | 4 кг |
